Arduino a čidlo vlhkosti, teploty DHT22

Pro svůj plánovaný projekt "ovládání větrání skleníku" jsem potřebovat měřit teplotu a popřípadně i vlhkost. Na základě těchto údajů jsem chtěl spouštět větráky k odvětrání skleníku. Pro měření teploty a vlhkosti jsem si proto objednal čidlo DHT22.

Toto čidlo lze koupit na www.aliexpress.com za 62,- Kč. Je možné také zakoupit čidlo DHT11 za 18,- Kč. V následující tabulce uvádím srovnání obou čidel podle jejich specifikací.

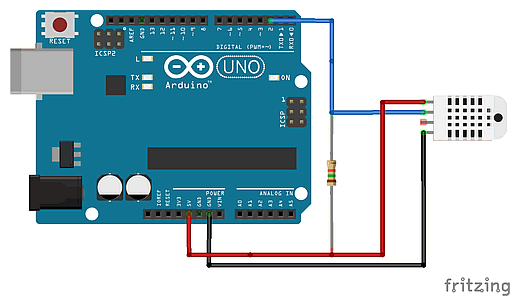

Sensor DHT11 je sice levnější ale teplotu měří s přesností ± 2 °C. Proto jsem si radši objednal sensor DHT22. Čidlo jsem připojil k Arduinu UNO podle následujícího nákresu.

Rezistor který je mezi napájecím vodičem a datovým vodičem má hodnotu 10 kΩ.

Pro čtení čidla je potřeba knihovna DHT.zip. Tuto knihovnu stačí rozbalit do místa kde má arduino IDE uživatelské knihovny. Jednoduchý kód pro čtení dat z čidla vypadá takto.

#include "DHT.h"

DHT dht(2, DHT22);

void setup() {
  Serial.begin(9600);
  dht.begin();
}

void loop() {
  delay(2000);

  int h = dht.readHumidity();
  float t = dht.readTemperature();
  if (isnan(h) || isnan(t))
  {
    Serial.println("Chyba cteni z DHT22!");
    return;
  }
  Serial.print("Vlhkost: ");
  Serial.print(h);
  Serial.print(" %\t");
  Serial.print("Teplota: ");
  Serial.print(t);
  Serial.println(" C");
}

Výstup na sériovém portu bude vypadat nějak takto:

Vlhkost: 58 %	Teplota: 20.60 C
Vlhkost: 65 %	Teplota: 20.70 C
Vlhkost: 74 %	Teplota: 20.80 C
Vlhkost: 79 %	Teplota: 21.20 C
Vlhkost: 82 %	Teplota: 21.70 C
Vlhkost: 83 %	Teplota: 22.20 C
Vlhkost: 73 %	Teplota: 22.70 C
