Arduino a bezdrátový přenos s CC1101

Potřebujete-li propojit několik arduín bezdrátově, tak můžete použít například tyto moduly na 433MHz:

Tyto moduly jsou sice hojně používané ale já nemám s nima moc dobrou zkušenost. I na malé vzdálenosti jsem měl docela velkou chybovost a signál se prostě často nedostal z vysílače do přijímače.

Proto jsem si objednal moduly s čipem CC1101 za cenu asi 2.5 €. A velice příjemně mě překvapil dosah a kvalita přenosu.

Tento mnou objednaný modul pracuje na frekvenci 868MHz a je dodáván rovnou i s anténou. Je nutné samozřejmně objednat alespoň dva moduly aby si s tím mohl človek začít hrát. Bohužel rozteč pinů není ve standartní velikosti, takže na modul nelze připájet "hřebínek" a vložit ho do nepájivého kontaktního pole.

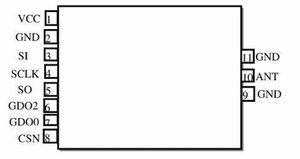

Modul komunikuje přes SPI a zapojení (ze strany součástek) je toto:

K arduinu PRO mini připojíme vývody takto:

VCC + 3.3V
GND - 3.3V
CSN10
SI11
SO12
SCLK13
GD02

Je nutné si připojit dvě arduina s dvěma moduly, aby jsem mohli vyzkoušet přenos. Pro ovládání modulu s CC1101 použijeme knihovnu cc1101.zip.

Program - vysílač

#include <Arduino.h>
#include <cc1101.h>
#include <ccpacket.h>

CC1101 radio;

byte syncWord[2] = {199, 10};

unsigned long lastSend = 0;
unsigned int sendDelay = 10000;


void setup()
{
    Serial.begin(9600);
    radio.init();
    radio.setSyncWord(syncWord);
    radio.setCarrierFreq(CFREQ_868);
    radio.disableAddressCheck();
    radio.setTxPowerAmp(PA_LongDistance);
    Serial.println(F("CC1101 radio initialized."));
}

int p=0;
char str[20];

void loop()
{
    unsigned long now = millis();
    if (now > lastSend + sendDelay)
    {
        lastSend = now;
        sprintf(str,"Ahoj %d",p++);
        CCPACKET packet;
        packet.length = strlen(str);
        strncpy((char *) packet.data, str, packet.length);
        radio.sendData(packet);
        Serial.print("Sent packet: ");
        Serial.println(str);
    }
}
Program každých 10 sekund odešle řetězec "Ahoj {cislo}". Pole syncWord[2] definuje čísla podle kterých se spáruje přijímač s vysílačem.

Program - přijímač

#include <Arduino.h>
#include <cc1101.h>
#include <ccpacket.h>

#define CC1101Interrupt 0
#define CC1101_GDO0 2

CC1101 radio;
byte syncWord[2] = {199, 10};
bool packetWaiting;

void messageReceived() {
    packetWaiting = true;
}

void setup()
{
    Serial.begin(9600);
    radio.init();
    radio.setSyncWord(syncWord);
    radio.setCarrierFreq(CFREQ_868);
    radio.disableAddressCheck();
    radio.setTxPowerAmp(PA_LongDistance);
    attachInterrupt(CC1101Interrupt, messageReceived, FALLING);
}

void loop()
{
    if (packetWaiting)
    {
        detachInterrupt(CC1101Interrupt);
        packetWaiting = false;
        CCPACKET packet;
        if (radio.receiveData(&packet) > 0) {
            if (!packet.crc_ok) {
                Serial.println(F("crc not ok"));
            }
            if (packet.crc_ok && packet.length > 0)
            {
                Serial.print(F("data: "));
                packet.data[packet.length]=0;
                Serial.println((const char *) packet.data);
            }
        }
        attachInterrupt(CC1101Interrupt, messageReceived, FALLING);
    }
}
Program do konzole vypisuje to co přijme od vysílače.
